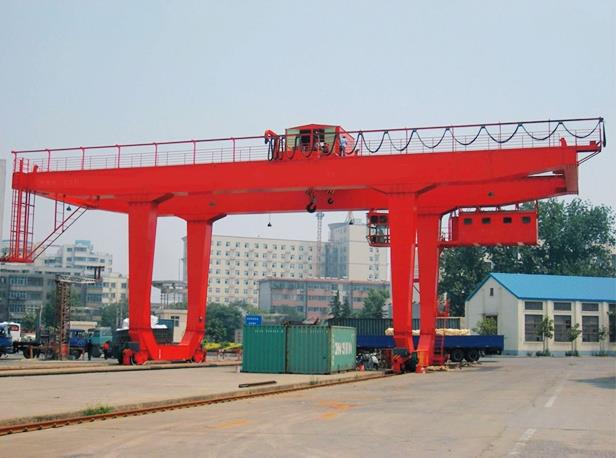

U Jenis Desain Baru Bergerak 80 Ton Rail Mounted Gantry Crane

U Type Desain Baru Movable 80 ton Rail Mounted Gantry Crane

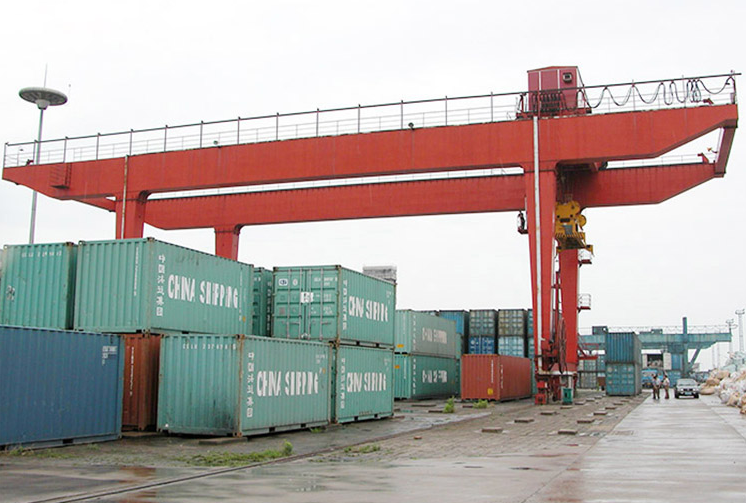

Gantry crane tipe U dipasang 10-50T secara khusus dirancang untuk penumpukan kontainer intensif karena otomasinya dan kebutuhan kurang serta dilengkapi dengan bagian suspensi yang berbeda. Derek menggabungkan keandalan dan keamanan maksimum dengan efisiensi operasi tinggi, masa pakai lama, dan biaya pemeliharaan rendah yang mengarah ke total biaya kepemilikan terendah.

Struktur produk untuk Anda!

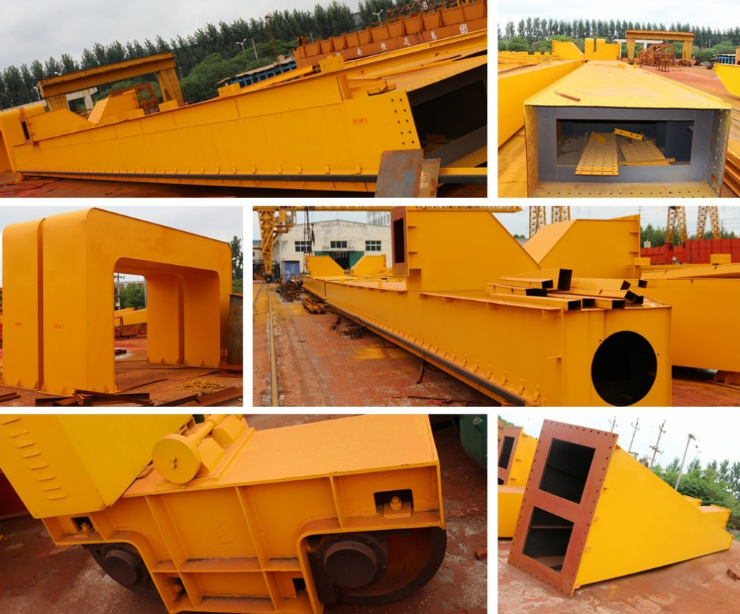

1. Girder utama dari gantry crane

2. Outrigger dari gantry crane

Dilas pelat baja dengan lubang sarang lebah, dihubungkan dengan baut presisi berkekuatan tinggi. Ada rel geser untuk troli untuk bepergian ke atas gelagar yang dipasang pada cadik oleh baut presisi tegangan tinggi. Sebuah. Terdiri dari cadik kaku dan cadik fleksibel, semua titik koneksi dihubungkan oleh baut tegangan tinggi

b. Tangga digunakan oleh operator untuk masuk ke kabin atau tiba di winch

c. Ketika rentang> 30m, diperlukan kaki fleksibel untuk mengurangi dorongan lateral troli ke rel ketika gelagar mengangkat bahan.

3. Perjalanan mekanisme gantry crane

4. Troli dengan hoist gantry crane

Sebuah. Terdiri dari driving gear box dan kotak roda pasif

b. Gear box penggerak menyuplai daya untuk menyelesaikan perjalanan crane. Apa perbedaan antara mengemudi gear box dan kotak roda pasif adalah bahwa kotak roda pasif tidak memiliki struktur transmisi seperti dinamo, peredam dan sepasang gigi terbuka.

Troli dirakit dengan motor, rem peredam, bingkai troli, kait drum, katrol, penutup hujan dan bagian lainnya. Ini termasuk mekanisme mengangkat dan mekanisme perjalanan silang. Troli secara ketat dirancang sesuai dengan aplikasi dan lingkungan kerja.

5. Kabin gantry crane

6. Sistem listrik gantry crane

Sebuah. Jendela kaca dapat membuat gambaran umum operator semua kondisi kerja dan dipasang di depan dan dua sisi kabin

b. Sebagai kelompok kabinet independen, bagian luar kabin tetap terhubung dengan kabel kontrol dan stasiun hubungan yang diatur di dalam kabin. Sebuah. Mengangkat motor, motor perjalanan panjang dan motor listrik hidrolik disertakan. Seluruh sistem kelistrikan dikontrol oleh PLC (pengontrol logika yang dapat diprogram).

b. Dua mode operasi: kabin dan remote control.

c. Komponen listrik adalah merek teratas suku cadang Elektrik seperti: Siemens, Schneider, dll. Atau sebagai kebutuhan anda.

7. Platform gantry crane

8. Pemberitahuan Plesase:

Platform dipasang untuk menjaga derek, dan pelindung pelindung ditambahkan untuk melindungi keselamatan staf Tali kawat troli perlu diperiksa secara teratur dan berubah dalam waktu jika ada 10% kabel yang rusak, kabel longgar dan keausan.
