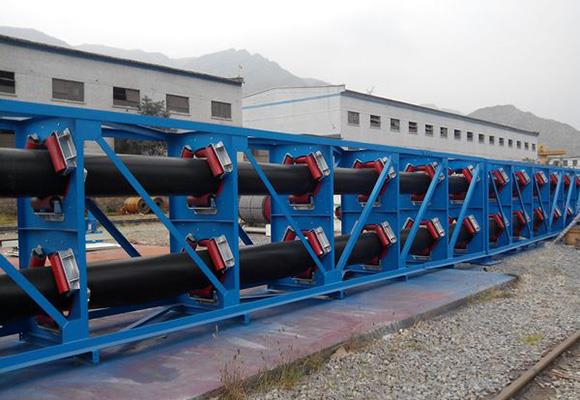

Tabung Belt Conveyor
Tabung Belt Conveyor Deskripsi Sebagai jenis peralatan transportasi berkelanjutan ramah lingkungan, conveyor belt melingkar melingkar terutama digunakan untuk mengangkut batu bara, batu bara batubara, coke, bahan pencampuran, bijih yang disinter, bubuk mineral, kokas minyak bumi, batu kapur, agregat pasir-kerikil , ...
Tabung Belt Conveyor
Deskripsi
Sebagai jenis peralatan transportasi berkelanjutan ramah lingkungan, konveyor sabuk tabung melingkar terutama digunakan untuk mengangkut batubara, batu bara batu bara, coke, bahan pencampur, bijih yang disinter, bubuk mineral, kokas minyak bumi, batu kapur, agregat pasir-kerikil, lumpur asetilena, melembapkan debu, pupuk kimia, garam, kertas bekas, gipsum fosfor, belerang besi sulfur dan semua jenis bahan curah. Belt conveyor tabung melingkar memiliki prinsip kerja yang sama dengan belt conveyor biasa; yaitu, menggunakan gesekan untuk memindahkan ban berjalan dan materialnya. Sebagian besar komponen dapat digunakan secara umum dengan belt conveyor biasa, namun, perbedaannya adalah belt conveyor harus digulung dalam bentuk tabung melingkar.
Prinsip dan Struktur Belt Conveyor Tabung Bundar:
1. Port pembuangan umum
2. Port pengisian daya
3. Bagian transisi dari penerimaan material
4. Pita tubulus khusus
5. Bagian transisi dari bahan bongkar muat
6. Roller Transmisi
Ketika ban berjalan telah menerima bahan dari bagian transisi pada ekornya, sabuk konveyor akan digulung dalam bentuk tabung melingkar secara bertahap, kemudian, pita tabung melingkar akan diterapkan untuk mengangkut bahan dengan cara yang disegel, kemudian, belt conveyor akan dilipat secara bertahap ketika material diangkut ke bagian transisi kepala sampai bahan habis.
fitur
1. Dapat menyegel dan mengangkut bahan massal.
2. Dapat mengatur rutinitas transportasi dengan cara warp ruang.
3. Dapat meningkatkan sudut kemiringan transportasi.
4. Tidak ada fenomena off-tracking.
5. Dapat mengangkut bahan dalam dua arah.
Spesifikasi
Diameter Tabung | Lebar pita | Bandspeed (m / s) | |||||||
0,5 | 0,63 | 0,8 | 1 | 1,25 | 1,6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21,2 | 26,5 | 33,9 | 42,4 | 53 |
Φ150 | 550 | 23,9 | 30,1 | 38.2 | 47,7 | 59,6 | 76,3 | 95,4 | 119,3 |
Φ200 | 730 | 42,4 | 53,4 | 67,9 | 84,8 | 106 | 135,7 | 169.6 | 212.1 |
Φ250 | 910 | 66,3 | 83,5 | 106 | 132,5 | 165,7 | 212.1 | 265,1 | 331,3 |
Φ300 | 1100 | 95,4 | 120,2 | 152,7 | 190,9 | 238,6 | 305,4 | 381.7 | 477,1 |
Φ350 | 1280 | 129,9 | 163,7 | 207,8 | 259.8 | 324,7 | 415.6 | 519,5 | 649.4 |
Φ400 | 1460 | 169.6 | 213.8 | 271.4 | 339,3 | 424.1 | 542,9 | 678.6 | 848.2 |
Φ450 | 1640 | 214.7 | 270,5 | 343,5 | 429.4 | 536,8 | 687,1 | 858.8 | 1073,5 |
Φ500 | 1820 | 265,1 | 334 | 424.1 | 530.1 | 662,7 | 848.2 | 1060.3 | 1325.4 |
Φ560 | 2050 | 332,5 | 419 | 532 | 665 | 831,3 | 1064 | 1330 | 1662,5 |
Φ600 | 2190 | 381.7 | 480,9 | 610,7 | 763.4 | 954.3 | 1221,5 | 1526.8 | 1908,5 |
Φ630 | 2300 | 420,8 | 530.2 | 673,3 | 841,7 | 1052.1 | 1346.6 | 1683.3 | 2104.1 |
Φ700 | 2550 | 519,5 | 654,6 | 831,3 | 1039.1 | 1298.9 | 1662,5 | 2078.2 | 2597.7 |
Φ800 | 2900 | 678.6 | 855 | 1085.7 | 1357.2 | 1696,5 | 2171,5 | 2714.3 | 3392.9 |
Φ850 | 3100 | 766.1 | 965.2 | 1225,7 | 1532,1 | 1915.1 | 2451.4 | 3064.2 | 3830,3 |
Diameter Tabung (mm) | Lebar pita | Bandspeed (m / s) | |||||||
3.15 | 3,55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66,8 | 75,3 | 84,8 | 95,4 | 106 | 118,8 | 133,6 | 150,6 |
Φ150 | 550 | 150,3 | 169,4 | 190,9 | 214.7 | 238,6 | 267.2 | 300,6 | 338,8 |
Φ200 | 730 | 267.2 | 301.1 | 339,3 | 381.7 | 424.1 | 475 | 534.4 | 602,2 |
Φ250 | 910 | 417,5 | 470,5 | 530.1 | 596.4 | 662,7 | 742.2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677,5 | 763.4 | 858.8 | 954.3 | 1068.8 | 1202,4 | 1355 |
Φ350 | 1280 | 818.3 | 922.2 | 1039.1 | 1169 | 1298.9 | 1454,7 | 1636.6 | 1844.4 |
Φ400 | 1460 | 1068.8 | 1204,5 | 1357.2 | 1526.8 | 1696,5 | 1900 | 2137,5 | 2409 |
Φ450 | 1640 | 1352,7 | 1524.4 | 1717.7 | 1932.4 | 2147.1 | 2404,7 | 2705,3 | 3048.9 |
Φ500 | 1820 | 1670 | 1882 | 2120.6 | 2385.6 | 2650,7 | 2968.8 | 3339.9 | 3764 |
Φ560 | 2050 | 2094.8 | 2360.8 | 2660 | 2992.6 | 3325.1 | 3724.1 | 4189.6 | 4721.6 |
Φ600 | 2190 | 2404,7 | 2710.1 | 3053.6 | 3435,3 | 3817 | 4275.1 | 4809,5 | 5420.2 |
Φ630 | 2300 | 2651.2 | 2987.9 | 3366.6 | 3787,5 | 4208.3 | 4713,3 | 5302.4 | 5975.8 |
Φ700 | 2550 | 3273.1 | 3688.7 | 4156,3 | 4675.9 | 5195.4 | 5818.9 | 6546.2 | 7377,5 |
Φ800 | 2900 | 4275.1 | 4817.9 | 5428.7 | 6107,3 | 6785.8 | 7600.1 | 8550.2 | 9635.9 |
Φ850 | 3100 | 4826.2 | 5439 | 6128,5 | 6894,5 | 7660.6 | 8579.8 | 9652.3 | 10878 |
