Kapasitas hingga 16 Ton Single Girder Overhead Crane
- May 03, 2018 -

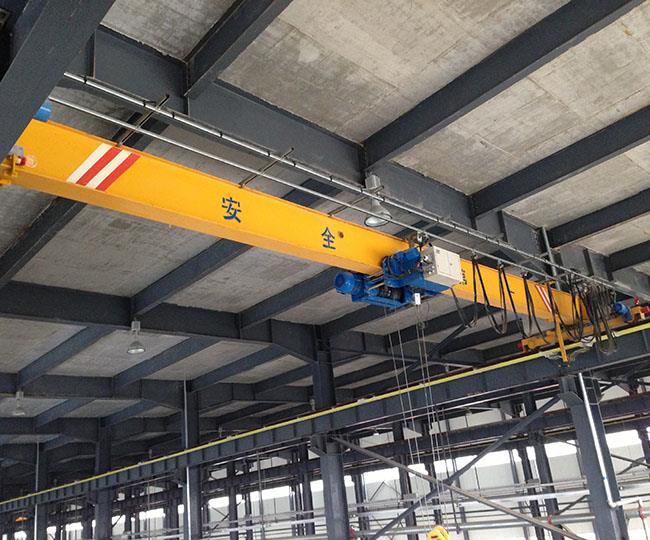

Info dasar timg.jpg


Nama: Kapasitas hingga 16 Ton Single Girder Overhead Crane

Model NO: LD

Lifting Height: hingga 20m

Kelompok Tugas: A3-A5

Metode Kontrol: Tidak Ada / Nirkabel

Aplikasi: Penggunaan Konstruksi, Penggunaan Bengkel, Penggunaan Area Mineral

Sling Type: Wire Rope

Sumber Listrik: Listrik

Tipe Pindah: Roda

Instalasi: Dirakit

Tower Crane Type: Overhead Travelling Crane

Paket Transportasi: Kotak Kayu

Spesifikasi: Kapasitas: 2-10T, Rentang: 5-30M

Asal: Henan, Cina


Deskripsi Produk


Bagian 1: Deskripsi

Crane tipe tunggal girder tipe LD biasanya terdiri dari konstruksi gelagar tunggal. Ini dapat dibangun dengan balok baja atau jenis girder kotak pengelasan yang lebih kaku. Crane Girder Tunggal lebih umum ketika kapasitas angkat kurang dari 20T. LD Single Girder Overhead crane banyak digunakan di bidang industri kami. Ini diterapkan di pabrik baja, PLTA, Gudang, Bengkel, Lini Produksi, Toko Pemeliharaan, Transportasi Bahan, Perakitan Peralatan, dll. Kami memiliki peralatan standar yang lengkap dan berbagai macam aksesoris untuk memenuhi kebutuhan individu.


Bagian 2: Konfigurasi Rinci:

1- Mekanisme Lifting
- Monorail wire rope hoist atau chain hoist sebagai pilihan: - kecepatan pengangkatan: tunggal atau ganda sesuai kebutuhan
- Kecepatan Trolley: Tunggal atau Ganda atau Langkah kurang sesuai yang dibutuhkan
- Kinerja tinggi dengan harga paling ekonomis

2-End Carriages
-Gendongan akhir tipe kotak yang dilas
- Desain modula
-cone motor sangkar tupai atau motor mulai lunak sebagai pilihan
- Kecepatan perjalanan: Tunggal atau Ganda atau Langkah kurang sesuai yang dibutuhkan

3-Main Girder
- Rigid welded box Girder atau bagian baja berongga kokoh
- Desain modula
- Terbuat dari baja Q235 atau Q345
- Dirancang Deflection≤1 / 750 rentang

4-Kontrol
- perjalanan kontrol independen independen sepanjang C-track
-atau kontrol nirkabel sebagai opsi
-atau kontrol kabin sebagai opsi

5-Bagian Listrik
- Catu daya konduktor (sebagai opsi)
-Panel kontrol adalah IP54 atau IP44 tergantung pada lingkungan kerja.
-Komponen diposisikan dengan cara pemeliharaan yang ramah, dan seluruh tata letak memberikan perlindungan yang baik
- Kabel angin ditunda pada sadel kabel, dipasang ke troli kabel, berjalan di trek-C galvanis.
-Bagian listrik utama dalam merek Schneider atau Siemens

6-Lukisan
-perlindungan korosi melalui penghapusan karat oleh tembakan peledakan mekanik SA 2.5
-Pertama lapisan epoxy coating 30 mikron
- Lapisan kedua lapisan epoxy 30 mikron
-Tiga Lapisan pelapis polyurethane 40 mikron
Ketebalan rata-rata: sekitar 100 mikron
-warna: kuning atau oranye sesuai kebutuhan

Perlindungan 7-Aman
- Sakelar darurat
-overload melindungi
-peraman darurat
perjalanan-lintas dan perlindungan perjalanan panjang
-Perawat perlindungan perjalanan
-Panas perlindungan motor

Bagian 3: Sketsa & Data Teknis


Kapasitas (t) rentang (m) berat total (G) beban roda maks (kN) beban min wheel (kN) H1 H2 H3 W B C1 C2
1 7,5 1,67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1,72 9.1 4,0
8,5 1,77 9.2 4.1
9 1,81 9.4 4.3
9.5 1.86 9.5 4.4
10 1.91 9,7 4.5
10,5 1.96 9,8 4.6
11 1,95 9,8 4.6
11,5 2,00 10,0 4,7
12 2,05 10.1 4.8
12,5 2,09 10.2 4.9
13 2.14 10.4 5.0
13,5 2.19 10,5 5.2
14 2.24 10.6 5.3
14,5 2.43 11.1 5.8 955 595 2500 3000
15 2.48 11.3 5.9
15,5 2,53 11.4 6.0
16 2,58 11,5 6.1
16,5 2,63 11,7 6.3
17 2.66 11,7 6.3
17,5 2.85 12.2 6.8 530 970 650
18 2,90 12.4 6.9
18,5 2.96 12,5 7.1
19 3.01 12,7 7.2
19,5 3.02 12,7 7.2
20 3.20 13.1 7,7 580 700 3000 3500
20,5 3.26 13.3 7.8
21 3.32 13.4 8.0
21,5 3.37 13.6 8.1
22 3.43 13,7 8.2
22,5 3.49 13,9 8.4
23 4,07 15.3 9,8 660 990 800 3500 4000
23,5 4.13 15,5 10,0
24 4.20 15,7 10.2
24,5 4.26 15,8 10.3
25 4.32 16,0 10,5
25,5 4.39 16.2 10.6
26 5,35 18.6 13.0 745 1010 900 4000 4500
26,5 5,43 18,8 13.2
27 5.52 19,0 13,5
27,5 5,60 19.2 13,7
28 5,68 19,4 13,9
28,5 5.76 19,6 14.1
Kapasitas (t) rentang (m) berat total (G) beban roda maks (kN) beban min wheel (kN) H1 H2 H3 W B C1 C2
2 7,5 1,79 13,8 4.1 490 1080 550 2000 2500 871 1274
8 1,84 14.0 4.2
8,5 1,88 14.1 4.3
9 1,93 14,3 4.4
9.5 1,98 14,5 4.5
10 2,03 14,7 4.6
10,5 2,07 14.8 4,7
11 2.12 15,0 4.8
11,5 2.25 15,4 5.1 1125 595
12 2.30 15,5 5.3
12,5 2,35 15,7 5.4
13 2,40 15,8 5,5
13,5 2,45 16,0 5.6
14 2,50 16,1 5.8
14,5 2,62 16,5 6.1 580 1140 700 2500 3000
15 2.68 16.6 6.2
15,5 2,74 16,8 6.3
16 2.79 17,0 6.5
16,5 2.85 17.1 6.6
17 2.91 17,3 6.8
17,5 3.23 18.1 7.6 660 1160 800
18 3.30 18,3 7,7
18,5 3.36 18,5 7.9
19 3.42 18.6 8.0
19,5 3.49 18,8 8.2
20 4,09 20,3 9,7 785 1135 900 3000 3500
20,5 4.17 20,5 9.9
21 4.24 20,7 10.1
21,5 4.32 20,9 10.3
22 4,40 21,1 10,5
22,5 4.47 21,3 10.7
23 5.31 23,4 12,7 820 1200 1000 3500 4000
23,5 5,40 23,7 13.0
24 5.49 23,9 13.2
24,5 5.57 24,1 13.4
25 5,66 24,3 13.6
25,5 5,75 24,6 13,8
26 6,40 26,2 15,5 875 1250 1100 4000 4500
26,5 6,50 26,5 15,7
27 6.60 26,7 16,0
27,5 6,69 27,0 16.2
28 6.79 27.2 16,4
28,5 6.89 27,5 16,7
Kapasitas (t) rentang (m) berat total (G) beban roda maks (kN) beban min wheel (kN) H1 H2 H3 W B C1 C2
3 7,5 1,93 18,9 4.2 530 1255 650 2000 2500 818,5 1291
8 1,98 19,1 4.3
8,5 2,03 19,4 4.4
9 2,09 19,6 4.5
9.5 2.14 19,8 4,7
10 2.20 20,0 4.8
10,5 2.25 20,2 4.9
11 2.31 20,4 5.0
11,5 2.41 20,7 5.3 580 700
12 2,47 20,9 5.4
12,5 2,53 21,1 5.6
13 2,59 21,3 5.7
13,5 2,64 21,5 5.9
14 2.70 21,7 6.0
14,5 3.02 22,5 6.8 660 1275 800 2500 3000
15 3.08 22,7 6.9
15,5 3.14 22,9 7.1
16 3.21 23,1 7.2
16,5 3.27 23.2 7.4
17 3.34 23,4 7.6
17,5 3.84 24,7 8.8 745 1290 900
18 3.91 24,9 9.0
18,5 3,99 25,1 9.2
19 4,06 25,3 9.4
19,5 4.14 25,5 9,6
20 4.92 27,5 11,5 820 1315 1100 3000 3500
20,5 5.01 27,7 11,7
21 5,09 28,0 11,9
21,5 5.18 28,2 12.2
22 5.27 28,4 12.4
22,5 5,36 28,7 12.6
23 5.71 29,6 13,5 875 1360 3500 4000
23,5 5,80 29,8 13,7
24 5,89 30,0 13,9
24,5 5,99 30,3 14.2
25 6.08 30,5 14,4
25,5 6.17 30,8 14.6
26 7.97 35,3 19,1 925 1660 1200 4000 4500
26,5 8,09 35,6 19,4
27 8.22 35,9 19,7
27,5 8.34 36,2 20,0
28 8.46 36,6 20,3
28,5 8,59 36,9 20,7
Kapasitas (t) rentang (m) berat total (G) beban roda maks (kN) beban min wheel (kN) H1 H2 H3 W B C1 C2
5 7,5 2.20 28,7 4.6 580 1460 720 2000 2500 841,5 1310
8 2,27 29,0 4,7
8,5 2.33 29,3 4.9
9 2,40 29,7 5.0
9.5 2.46 30,0 5.2
10 2,53 30,2 5.3
10,5 2,59 30,5 5,5
11 2.66 30,8 5.6
11,5 2.91 31,5 6.3 660 800
12 2,98 31,8 6.4
12,5 3,05 32,0 6.6
13 3.12 32,3 6.8
13,5 3.20 32,5 6.9
14 3.27 32,8 7.1
14,5 3,52 33,5 7,7 745 1540 900 2500 3000
15 3.60 33,7 7.9
15,5 3.68 33,9 8.1
16 3,75 34,2 8.3
16,5 3.83 34,4 8,5
17 3,90 34,6 8.7
17,5 4.41 35,9 9.9 820 1500 1000
18 4,50 36,2 10.2
18,5 4.59 36,5 10.4
19 4.68 36,7 10.6
19,5 4.76 37,0 10.8
20 5,23 38.2 12.0 875 1545 1100 3000 3500
20,5 5.33 38,4 12.2
21 5,42 38,7 12.4
21,5 5,51 38,9 12,7
22 5,60 39.2 12,9
22,5 5,70 39,5 13.1
23 7,08 42,9 16.6 925 1595 1200 3500 4000
23,5 7.20 43.2 16,9
24 7.32 43,6 17.2
24,5 7.43 43,9 17.4
25 7,55 44,2 17,7
25,5 7.67 44,5 18,0
26 9,01 47,9 21,4 1015 1670 1300 4000 4500
26,5 9.16 48,3 21,7
27 9,30 48,6 22,1
27,5 9,44 49,0 22,5
28 9,58 49.4 22,8
28,5 9,72 49,7 23.2
Kapasitas (t) rentang (m) berat total (G) beban roda maks (kN) beban min wheel (kN) H1 H2 H3 W B C1 C2
10 7,5 3.26 51,3 6.1 720 1850 900 2000 2500 1293 1893
8 3.34 52,1 6.3
8,5 3.43 52,9 6.5
9 3,51 53,5 6.6
9.5 3,59 54,2 6.8
10 3.67 54,8 7.0
10,5 3.76 55,3 7.2
11 3.84 55,8 7.3
11,5 4,05 56,6 7.9 820 1850 1000
12 4.14 57,1 8.1
12,5 4.22 57,6 8.3
13 4.31 58,0 8,5
13,5 4,40 58,4 8.7
14 4.49 58,8 8.9
14,5 4.80 59,8 9,6 875 1900 1100 2500 3000
15 4.89 60,2 9,8
15,5 4.98 60,6 10.1
16 5,07 60,9 10.3
16,5 5.17 61,3 10,5
17 5,26 61,7 10.7
17,5 5.53 62,5 11.4 1940 1140
18 5.63 62,8 11,6
18,5 5.73 63.2 11,9
19 5.83 63,5 12.1
19,5 5.92 63,9 12.3
20 6.89 66,4 14.8 925 2000 1250 3000 3500
20,5 7,01 66,8 15,0
21 7.12 67,1 15.3
21,5 7.24 67,5 15,6
22 7.36 67,9 15,9
22,5 7.48 68.2 16.2
23 8,96 72 19,9 1100 1920 1350 3500 4000
23,5 9.11 72,5 20,3
24 9,26 72,9 20,6
24,5 9,41 73,3 21,0
25 9.56 73.8 21,4
25,5 9,71 74.2 21,7
26 13.09 82,7 30,2 1200 1450 4000 4700
26,5 13.29 83,3 30,7
27 13,48 83,8 31.2
27,5 13.67 84.3 31,6
28 13,86 84,8 32,1
28,5 14,05 85,4 32,6
Kapasitas (t) rentang (m) berat total (G) beban roda maks (kN) beban min wheel (kN) H1 H2 H3 W B C1 C2
16 7,5 3.64 77.2 7.0 820 2480 1000 2000 2500 1293 1893
8 3,74 78,3 7.2
8,5 3.84 79,4 7.4
9 3.94 80,4 7.6
9.5 4,04 81,3 7.9
10 4.14 82,1 8.1
10,5 4.24 82,9 8.3
11 4.34 83,6 8,5
11,5 4.55 84.6 9.0 875 2525 1100
12 4,66 85.2 9.3
12,5 4.76 85,9 9.5
13 4.87 86,5 9,8
13,5 4.97 87,1 10,0
14 5,08 87,6 10.3
14,5 5.93 90,0 12.4 975 1200 2500 3000
15 6.06 90,6 12,7
15,5 6.18 91.1 13.0
16 6.31 91,7 13.3
16,5 6.43 92.2 13.6
17 6,56 92,7 13,9
17,5 7.19 94,5 15,5 1075 1300
18 7.33 95,0 15,8
18,5 7.47 95,5 16,1
19 7.61 96,0 16,5
19,5 7.75 96,5 16,8
20 8,56 98,7 18,9 1130 2570 1400 3000 3500
20,5 8,72 99.2 19.2
21 8,87 99,7 19,6
21,5 9.03 100,2 20,0
22 9.18 100,8 20,4
22,5 9.34 101.3 20,8
23 12.41 109,0 28,4 1280 1550 3500 4000
23,5 12.61 109,6 28,9
24 12.81 110,2 29,4
24,5 13.02 110,9 30,0
25 13.22 111,5 30,5
25,5 13.43 112,0 31,0
26 14,34 114.4 33,2 1300 2600 1600 4000 4700
26,5 14,55 115,0 33,8
27 14,77 115,6 34,3
27,5 14,98 116,3 34,8
28 15,20 116,9 35,4
28,5 15.42 117,5 35,9
Kapasitas (t) rentang (m) berat total (G) beban roda maks (kN) beban min wheel (kN) H1 H2 H3 W B C1 C2
20 7,5 5,45 97,9 10.2 900 2450 1050 2000 2700 1394 1933
8 5,58 99,5 10,5
8,5 5,70 101.0 10.7
9 5.83 102,3 11,0
9.5 5,96 103,5 11.3
10 6.09 104,6 11,6
10,5 6.22 105,7 11.8
11 6,35 106,6 12.1
11,5 6.99 108,8 13,7 970 2480 1150
12 7.15 109,8 14.0
12,5 7.30 110,7 14,4
13 7.45 111,5 14,7
13,5 7.60 112,3 15,1
14 7.76 113,1 15,5
14,5 8.67 115.8 17,7 1050 2530 1280 2500 3200
15 8.85 116.6 18.1
15,5 9.02 117,3 18.6
16 9.20 118,1 19,0
16,5 9.37 118,8 19,4
17 9.55 119,5 19,8
17,5 10,50 122.2 22.2 1130 2560 1390
18 10.70 122,9 22,7
18,5 10.89 123.6 23,1
19 11.09 124,3 23,6
19,5 11.28 125,0 24,1
20 12.02 127.0 25,9 1200 2600 1500 3000 3700
20,5 12,23 127,7 26,4
21 12.44 128,4 26,9
21,5 12,64 129,1 27,4
22 12,85 129,8 27,9
22,5 12,96 130,5 28,5
23 13,88 132,7 30,5 1300 1600 3500 4200
23,5 14.10 133,4 31,0
24 14.31 134.0 31,6
24,5 14,52 134,78 32,1
25 14,74 135,4 32,6
25,5 14.96 135,6 33,1
