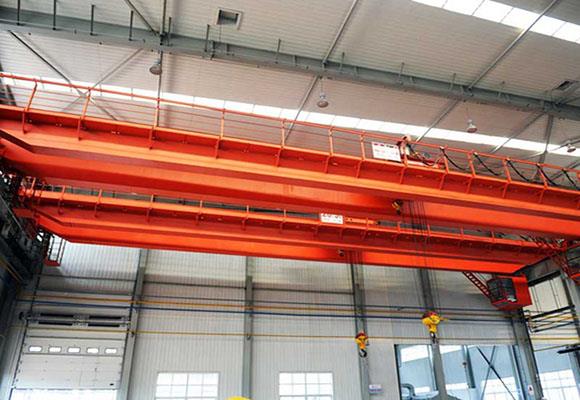

Explosion Proof Bridge Crane

Detail produk

Explosion Proof Bridge Crane

Deskripsi

Double beam explosion proof trolley crane memenuhi standar yang ditetapkan oleh GB3836.2-2000 Peralatan Listrik Explosion-proof yang Bekerja di Lingkungan Gas Peledak Bagian-2: Flame-proof crane. Crane telah memperoleh Sertifikat Ledakan-Bukti setelah melewati pemeriksaan oleh unit yang ditunjuk oleh pemerintah untuk menguji produk-produk tahan ledakan. Tanda ledakan-bukti adalah ExdⅡCT4 masing-masing.

Produk ini cocok untuk area di mana ledakan, transmisi tidak lebih tinggi dari ⅡB atau ⅡC dan kelompok suhu pengapian dari gas yang mudah terbakar atau campuran eksplosif dari uap dan gas tidak lebih rendah dari T4. Zona berbahaya yang berlaku adalah zona 1 dan zona 2 (lihat GB3836.1-2000 untuk detailnya).

Produk ini umumnya dikendalikan di tanah, tetapi kontrol dari kabin pengemudi juga diijinkan. Kelas pekerja adalah menengah.

Spesifikasi

Kapasitas	T	5
Menjangkau	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Mengangkat tinggi	m	16 m
Kecepatan mengangkat	m / mnt	15,5
Kecepatan travel troli	m / mnt	19,6 (14,6)
Derek kecepatan perjalanan	m / mnt	22.3 (12)
Berat keseluruhan	kg	12700	14200	16100	18600	21000	25400	28500	31400
Max. Beban roda	KN	72	78	84	92	97	109	117	124
Rail direkomendasikan	Model	43kg / m
Total daya motor	kw	10
Dimensi utama (mm)	Span (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Atas rel ke atas derek	H	1763
Rel atas ke pusat kait	H4	71
Jarak dasar crane	W	3400			3550		5000
Derek lebar	B	5054			5204		5948
Jarak kereta troli	K	1400
Batasi batasan kiri	S1	800
Batasi pembatasan yang tepat	S2	1250

Kapasitas	T	10
Menjangkau	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Mengangkat tinggi	m	16 m
Kecepatan mengangkat	m / mnt	15,5
Kecepatan travel troli	m / mnt	20,5 (14,6)
Derek kecepatan perjalanan	m / mnt	22.3 (12)					19 (14,5)
Berat keseluruhan	kg	14300	16100	18900	20600	23200	27600	31000	34400
Max. Beban roda	KN	101	108	117	122	126	135	144	152
Rail direkomendasikan	Model	43kg / m
Total daya motor	kw	15,5
Dimensi utama (mm)	Span (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Atas rel ke atas derek	H	1800
Rel atas ke pusat kait	H4	602/552
Jarak dasar crane	W	4050					5000
Derek lebar	B	5704			5882		5948
Jarak kereta troli	K	2000
Batasi batasan kiri	S1	1050
Batasi pembatasan yang tepat	S2	1300

Kapasitas	T	16 / 3.2
Menjangkau	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Mengangkat tinggi	m / a	16 m / 18 m
Kecepatan mengangkat	m / mnt	15,5
Kecepatan travel troli	m / mnt	20,5 (13)
Derek kecepatan perjalanan	m / mnt	19 (14,5)					17 (14,5)
Berat keseluruhan	kg	19100	20300	23400	26400	28800	33100	36300	39400
Max. Beban roda	KN	138	146	152	166	173	185	194	203
Rail direkomendasikan	Model	43kg / m
Total daya motor	kw	23,9 (23,2)
Dimensi utama (mm)	Span (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Atas rel ke atas derek	H	2043/2043
Rel atas ke pusat kait	H4	860/780
Jarak dasar crane	W	4000			4100		5000
Derek lebar	B	5864			5928		6438
Jarak kereta troli	K	2000
Batasi batasan kiri	S1 / S2	1040/1850
Batasi pembatasan yang tepat	S3 / S4	1500/2310

Kapasitas	T	20/5
Menjangkau	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Mengangkat tinggi	m / a	12 m / 14 m
Kecepatan mengangkat	m / mnt	15,5
Kecepatan travel troli	m / mnt	20,5 (14,6)
Derek kecepatan perjalanan	m / mnt	19 (14,5)					17 (14,5)
Berat keseluruhan	kg	19900	21300	23500	27700	30300	34600	38300	41500
Max. Beban roda	KN	160	167	176	189	197	209	220	229
Rail direkomendasikan	Model	43kg / m
Total daya motor	kw	25,7 (25)
Dimensi utama (mm)	Span (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Atas rel ke atas derek	H	2045/2045
Rel atas ke pusat kait	H4	858/858
Jarak dasar crane	W	4000			4100		5000
Derek lebar	B	5864			5928		6438
Jarak kereta troli	K	2000
Batasi batasan kiri	S1 / S2	1030/1930
Batasi pembatasan yang tepat	S3 / S4	1420/2320

Kapasitas	T	32/5
Menjangkau	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Mengangkat tinggi	m / a	16 m / 18 m
Kecepatan mengangkat	m / mnt	15,5
Kecepatan travel troli	m / mnt	20 (12,3)
Derek kecepatan perjalanan	m / mnt	17 (14,5)					19,4 (14,5)
Berat keseluruhan	kg	26900	28600	32100	35500	39800	44900	49200	52700
Max. Beban roda	KN	234	248	260	275	287	303	314	325
Rail direkomendasikan	Model	43kg / m
Total daya motor	kw	42,2 (40,7)			43,6 (40,7)
Dimensi utama (mm)	Span (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Atas rel ke atas derek	H	2230
Rel atas ke pusat kait	H4	800
Jarak dasar crane	W	4650			4700		5000
Derek lebar	B	6478			6628		6928
Jarak kereta troli	K	2500
Batasi batasan kiri	S1 / S2	1070/2050
Batasi pembatasan yang tepat	S3 / S4	1700/2680

Kapasitas	T	50/10
Menjangkau	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Mengangkat tinggi	m / a	12 m / 16 m
Kecepatan mengangkat	m / mnt	15,5
Kecepatan travel troli	m / mnt	19.1 (15.3)
Derek kecepatan perjalanan	m / mnt	19,4 (14,4)					19,3 (14,4)
Berat keseluruhan	kg	35300	37800	42000	46100	50100	55600	59600	64900
Max. Beban roda	KN	333	354	373	385	404	421	434	450
Rail direkomendasikan	Model	43kg / m
Total daya motor	kw	23,9 (23,2)
Dimensi utama (mm)	Span (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Atas rel ke atas derek	H	2744			2750
Rel atas ke pusat kait	H4	1020			1014
Jarak dasar crane	W	4800					5000
Derek lebar	B	6828			6858		7058
Jarak kereta troli	K	2500
Batasi batasan kiri	S1 / S2	1005/2200
Batasi pembatasan yang tepat	S3 / S4	2000/3195

Kapasitas	T	75/20
Menjangkau	m	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Mengangkat tinggi	m / a	20/22
Kecepatan mengangkat	m / mnt	1.86 / 4.2
Kecepatan travel troli	m / mnt	10
Derek kecepatan perjalanan	m / mnt	15.4; (9.88)				15,7 (9,9)
Berat keseluruhan	kg	26900	28600	32100	35500	39800	44900	49200
Max. Beban roda	KN	219	302	314	324	333	345	356
Rail direkomendasikan	Model	43kg / m
Dimensi utama (mm)	Span (m)	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Atas rel ke atas derek	H	3422	3422	3426	3430	3428	3432	3434
Rel atas ke pusat kait	H4	1588	1588	1584	1580	1582	1578	1576
